Sistema de Fixação Zero Point OXIFIX

O Sistema de fixação Zero Point OXIFIX, foi desenvolvido com base no levantamento das necessidades da indústria para redução do tempo de fabricação e setup de máquinas.

 A principal função do Sistema Zero Point OXIFIX é proporcionar qualidade, segurança e agilidade na fixação de dispositivos, equipamentos ou a própria peça.

Entretanto é importante destacar as principais características construtivas de nosso produto:

  • Fabricação em aço com tratamento superficial, visando melhor desempenho e durabilidade;
  • Robustez ampliando a gama de utilização;
  • Acionamento através de ar comprimido com pressão de trabalho entre 6 e 12 bar;
  • Possibilidade de Intercambiabilidade com acessórios para fixação e melhoria no processo produtivo;
  • Facilidade de montagem e manuseio no ambiente produtivo.

Conjunto de Fixação | OXIFIX

Características do Sistema Zero Point

Diagrama do sistema de fixação Zero Point da OXIFIX

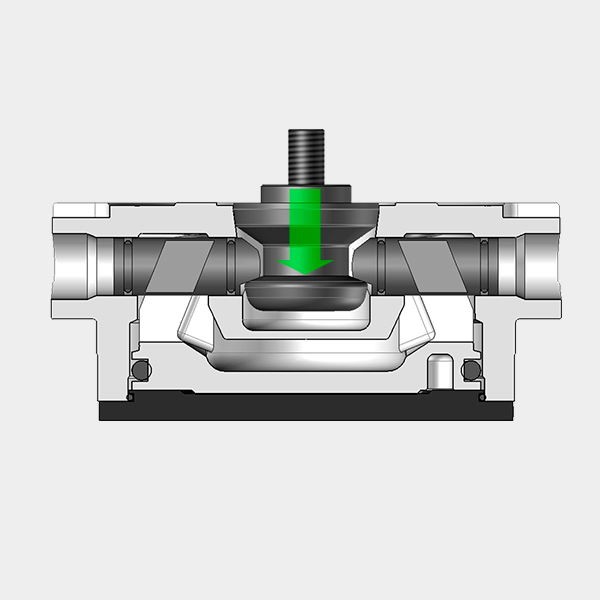

Posicionamento

Precisão e facilidade
para a centralização
do pino guia

Diagrama do sistema de fixação Zero Point da OXIFIX

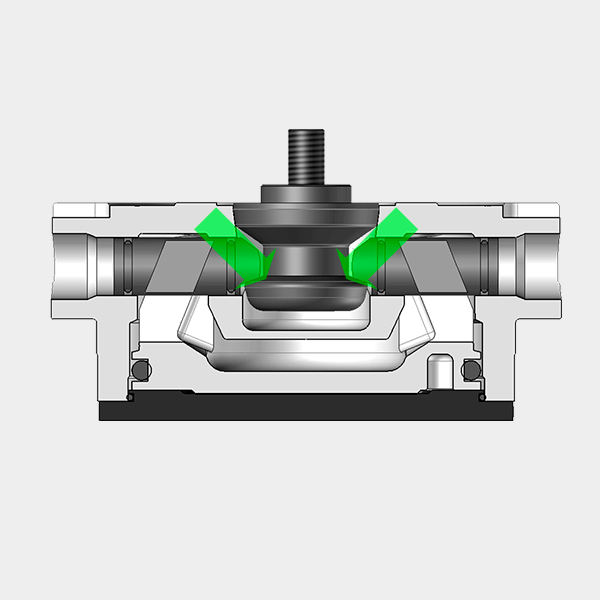

Bloqueio Mecânico

O sistema de esferas são bloqueados de maneira uniforme.

Diagrama do sistema de fixação Zero Point da OXIFIX

Fixação

Fixação e distribuição de força uniforme sem pressão nas esferas.

Diagrama do sistema de fixação Zero Point da OXIFIX

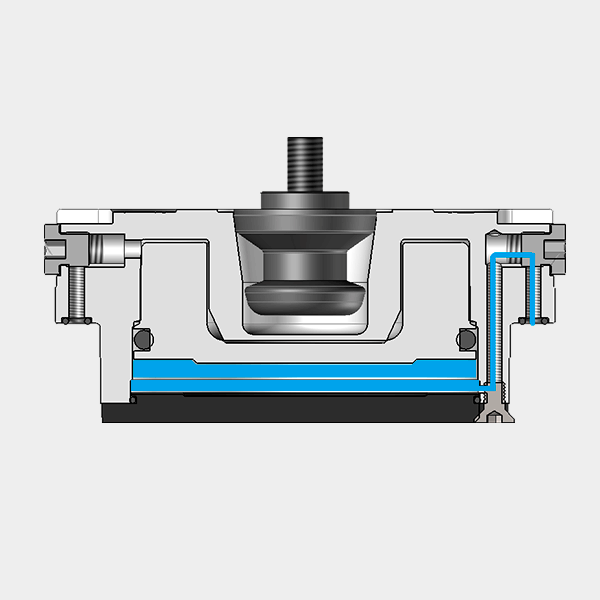

Conexão Pneumática

Através do engate
rápido de ar comprimido

oxifix-imagem-esferas-zero-point

Esferas

As esferas rolam livremente no canal sem impedimentos, garantindo facilidade no reposicionamento.

oxifix-imagem-limpeza-zero-point

Sistema de limpeza

Limpeza realizada por pistola de ar comprimido eliminando os cavacos e sujeiras internas

Diagrama do sistema de fixação Zero Point da OXIFIX

Retenção, Tração e Bloqueio

Forças de retenção de até 105 kN e tração e bloqueio de até 40 kN.

Funcionamento do Sistema Zero Point

O Sistema Zero Point OXIFIX possui acionamento pneumático através de um engate rápido de ar comprimido com pressão entre 6 e 12 bar.

As esferas internas são pressionadas de maneira uniforme exercendo um bloqueio mecânico após as molas serem acionadas pela eliminação do ar comprimido, exercendo uma força de retenção de até 105 kN e tração e bloqueio de até 40 kN.

A centralização do Pino Guia é rápida e segura, seu formato cônico facilita o encaixe e a fixação por eliminação de pressão.

oxifix-animacao-funcionamento-zero-point

Vantagens e Benefícios

Quando o assunto é redução de custos e tempo na preparação da máquina, o Sistema de fixação “Zero Point Oxifix” é fundamental, além de economia, precisão e agilidade, podemos destacar outros pontos importantes que fazem deste equipamento uma peça fundamental em seu processo:

  • Aumento no tempo de funcionamento de sua máquina;
  • Troca rápida de dispositivos e peças;
  • Precisão de repetição e no posicionamento (0,005 mm);
  • Interface uniforme para todas as máquinas;
  • Posicionamento e fixação em um único processo de trabalho.

Economia Agilidade e Precisão

Evite longas paralisações durante a preparação de máquinas, ganhe tempo e economize dinheiro. Utilizando o sistema de Zero Point da OXIFIX, você vai reduzir significativamente seus períodos de preparação (setup) em até 90%.

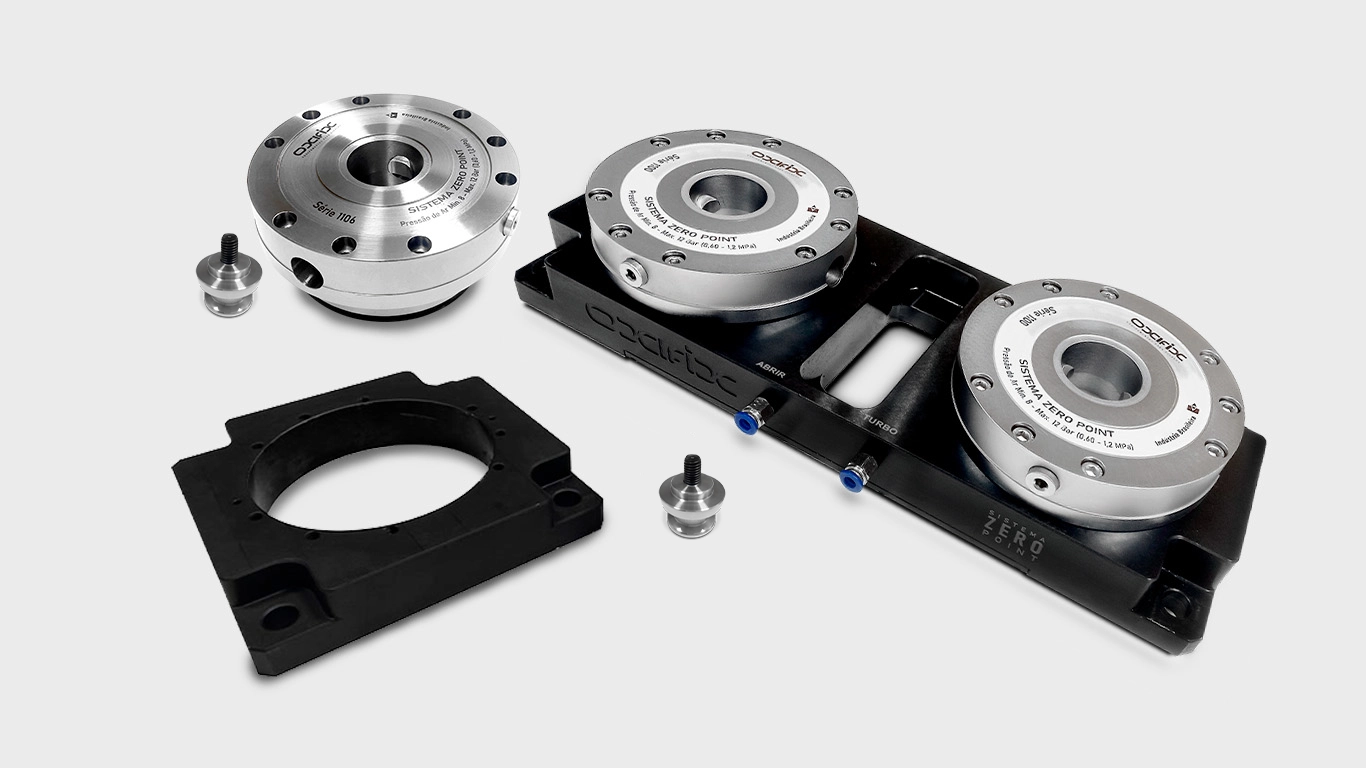

Produtos Zero Point OXIFIX

Soluções em sistema de fixação zero point para usinagem industrial

Módulo de Fixação Zero Point

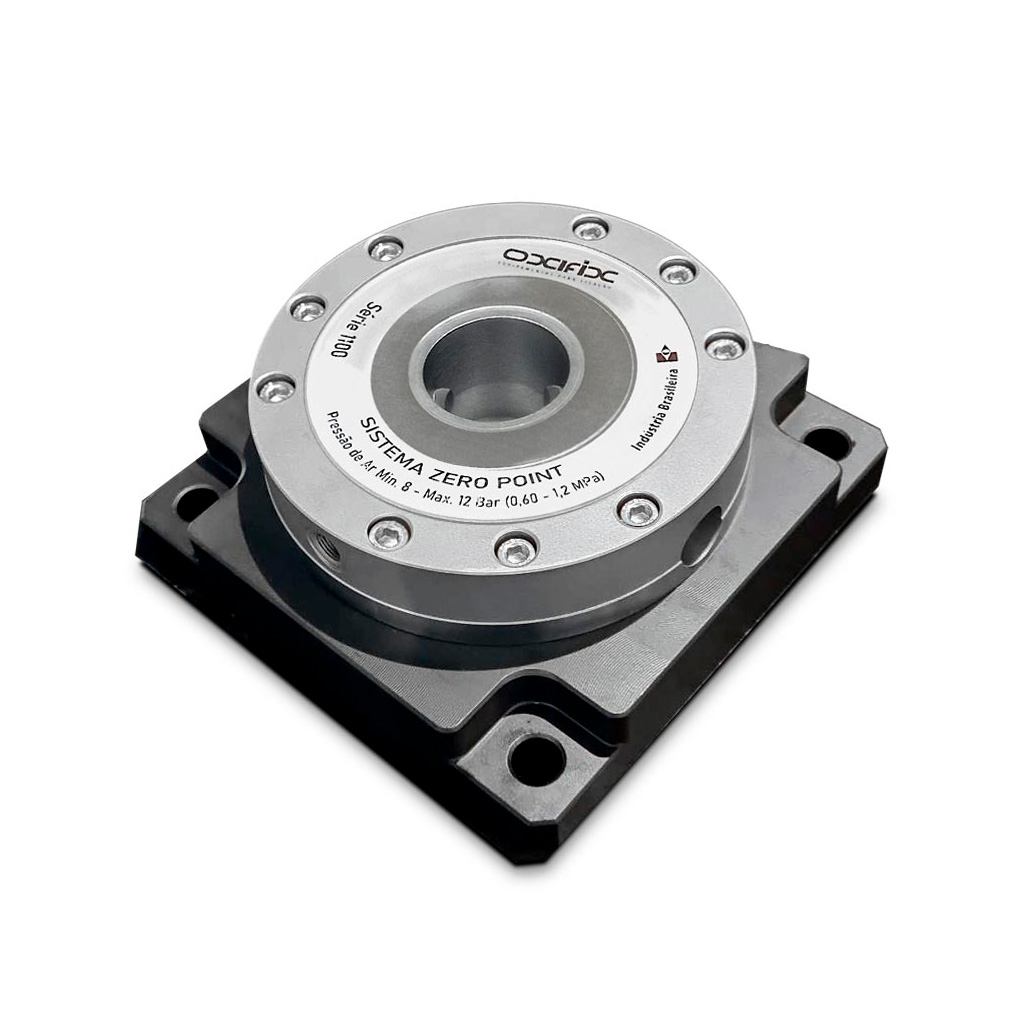

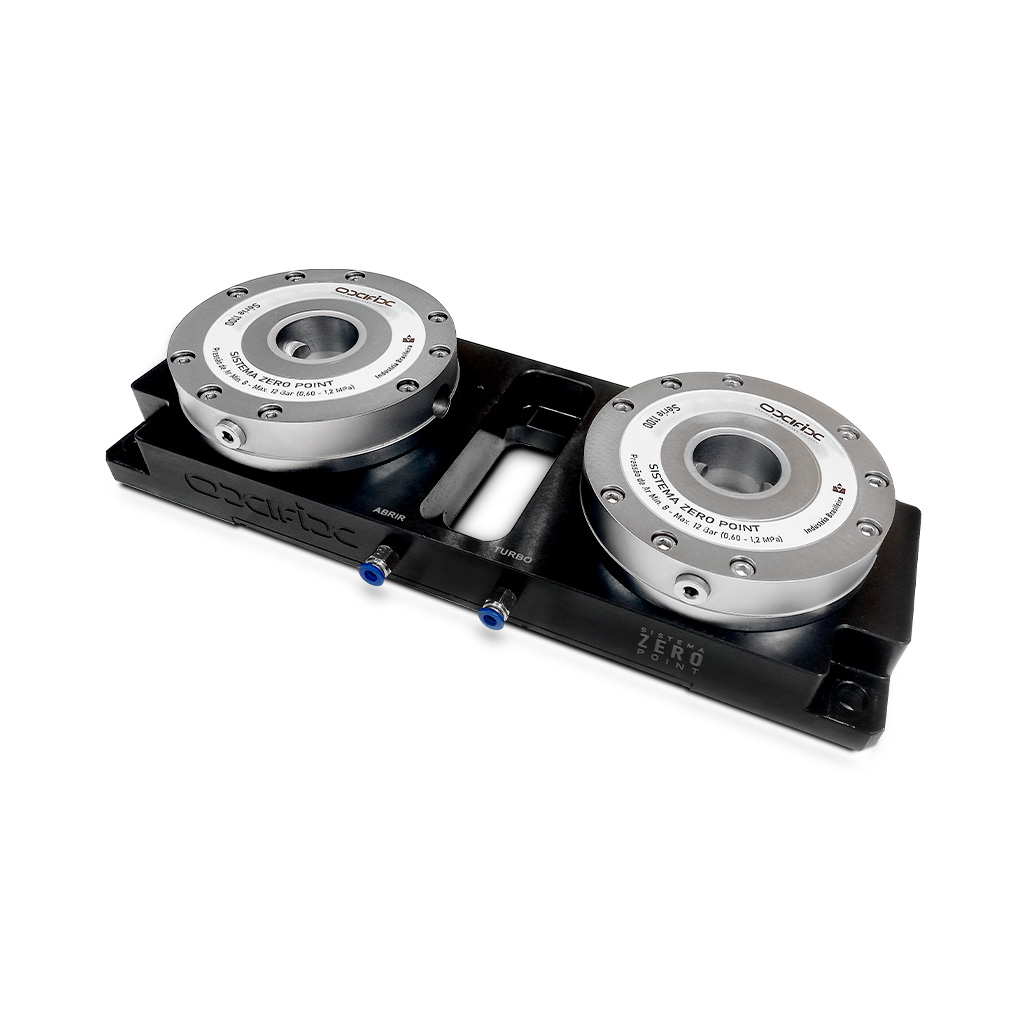

Estação de Fixação Zero Point

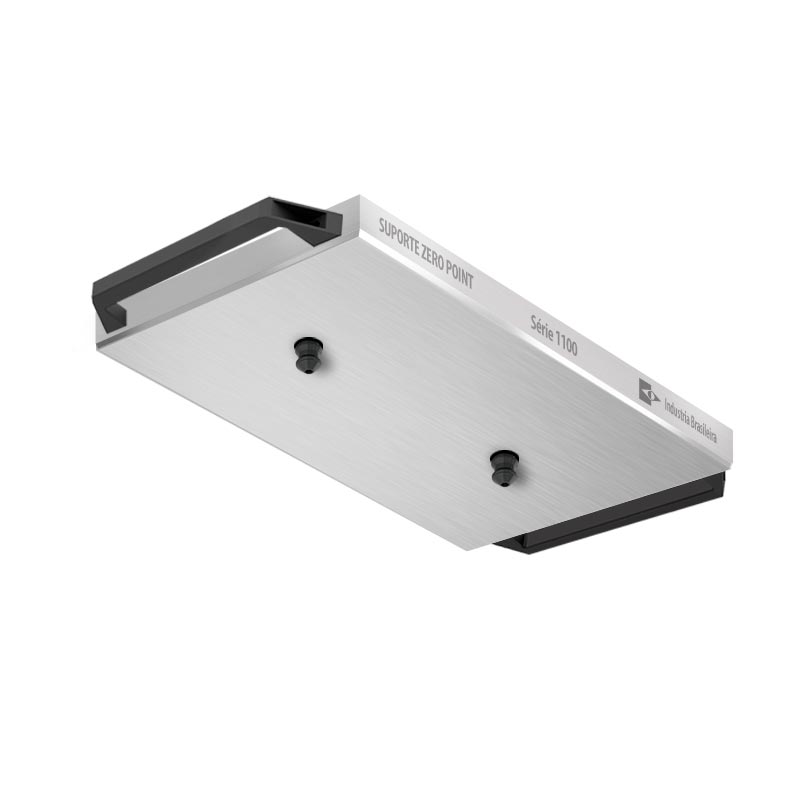

Palete de Fixação Zero Point

Pino de Fixação Zero Point
