Descrição
O Sistema Zero Point Modular OXIFIX para fixação com acionamento manual, proporciona acesso aos 5 lados da peça.
Seus módulos como a base de fixação de peças, podem ser instalados facilmente em qualquer posição na mesa da máquina, e não depende dos periféricos da máquina.
O Sistema Zero Point Modular OXIFIX tem acionamento fácil e rápido usando apenas chave Allen, um pino de fixação parafusado é suficiente para uma conexão segura entre os módulos, mesmo havendo uma composição de módulos sobrepostos de adaptadores sobre eles.
Benefícios
- Ganho de agilidade, recursos;
- Redução no tempo de setup;
- Melhorar o posicionamento na máquina.
Aplicação
São utilizadas em máquinas de usinagens, tais como:
- Fresadoras;
- Retificas;
- Eletroerosão;
- Centros de usinagens;
- Máquinas de soldagem.
Público-alvo
Empresas que trabalham com usinagem CNC ou máquinas que se adaptem à tecnologia, como máquinas de soldagem, por exemplo.
Detalhes Técnicos Sistema Zero Point Modular
- Dimensões: AxLxC – 92x130x167mm;
- Composição parafusada;
- Conexão segura entre os módulos;
-
Acionamento usando apenas chave
Allen.
Composição do Sistema Zero Point Modular
- Flange em aço 17x130x167 com oxidação negra;
- Sistema Modular com tratamento térmico e oxidação negra;
- Pino 40;
- Peso aproximado de 5,5kg
Diagrama Seccional
Pino 40
Corpo
Trava
Flange

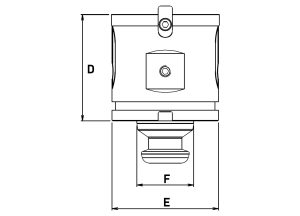

Dimensões do Equipamento
Tabela de medidas
A
75mm
B
17 mm
C
Ø 75 mm
D
75 mm
E
Ø 75 mm
F
Ø 40 mm
A OXIFIX equipamentos para fixação foi criada para atender o mercado nacional e internacional de usinagem e industrial mecânico. Uma empresa do grupo OXIMAG que desenvolve e fabrica equipamentos magnéticos e que conta com uma experiência de 20 anos no segmento.
Contamos com uma linha de produtos que utilizam o Sistema de Fixação Zero Point como o seu principal recurso. São equipamentos de fixação robustos e precisos que realizam o travamento por acionamento pneumático ou manual.
Os nossos equipamentos estão divididos em categorias e formatos que se adequam a sua máquina e necessidade. O Módulo de Fixação Zero Point Pneumático possibilita trabalhar individualmente ou em conjunto possibilitando uma versatilidade para qualquer máquina CNC. Montado em Estações de Fixação Zero Point com módulos único, duplos, quádruplos e sêxtuplos, todos trabalhando com acionamento pneumático de 6 bar à 12 bar e repetibilidade de até < 0,005 mm..
Na linha de produtos, contamos com os Paletes de Fixação Zero Point de troca rápida que facilitam o manuseio e mudança de setup durante a operação sem a necessidade de ajustes. Além disso todos os nossos módulos e estações acompanham os Pinos de Fixação Zero Point que fazem o travamento dos paletes, morsas, dispositivos ou diretamente em peças de trabalho.
O Sistema Zero Point Manual tem a capacidade de fixação com acionamento manual. Utilizando apenas uma chave Allen possui sua configuração robusta e se adapta às diversas soluções para sua usinagem CNC.
Além dos equipamentos de Fixação Zero Point, também temos a Morsa Autocentrante que utiliza mordentes com abertura de até 240mm. O sistema de acionamento é mecânico para a fixação de peças e dispositivos. Ideal para a usinagem de peças de metais ferrosos e não ferrosos. Possui mordentes de fixação temperados com baixa elevação, apenas 10mm e 3mm de fixação.
