Descrição

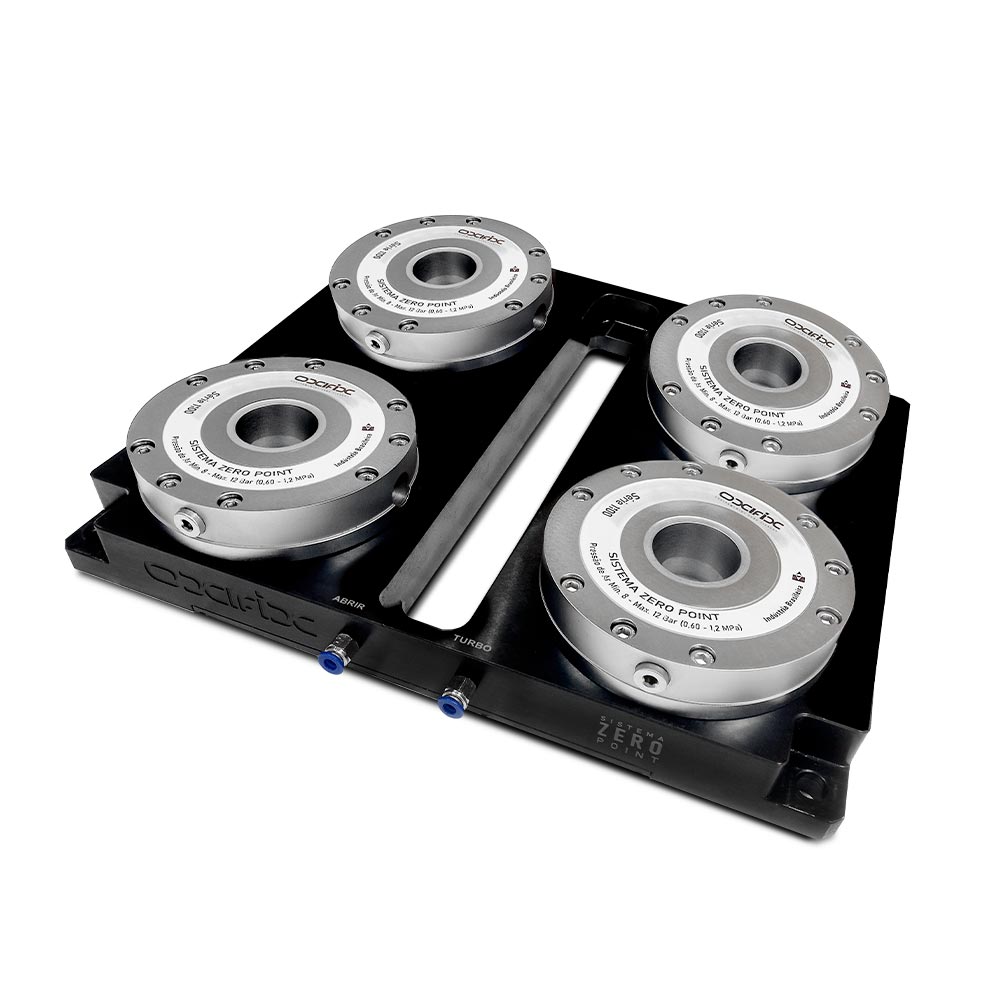

Estação de Fixação Zero Point Quádrupla OXIFIX com acionamento pneumático pode ser customizado de acordo com o dimensionamento da máquina. Essa flexibilidade proporciona uma solução que pode atribuir uma fixação padronizada definida pelo usuário e minimizar o processo entre as etapas de usinagem.
A Estação de Fixação Zero Point Quádrupla torna mais dinâmica mais dinâmico o sistema de troca de peças ou itens que possam auxiliar a usinagem como morsas e dispositivos.
Benefícios
- Redução de tempo no setup;
- Customização das estações conforme a dimensão da mesa da máquina;
A Estação de Fixação Zero Point Quádrupla pode ser utilizada diretamente na mesa da máquina, cantoneiras, bases inclinadas ou cubos.
Própria para máquinas de 3, 4 ou 5 eixos.
Aplicação
São utilizadas em máquinas de usinagem, tais como:
- Fresadoras;
- Retificas;
- Centros de usinagem;
- Máquinas de soldagem.
Público-Alvo
Empresas que trabalham com usinagem convencional ou cnc.
Detalhes Técnicos da Estação de Fixação Zero Point Quádrupla
- Desbloqueio Pneumático;
- Precisão de repetição < 0,005 mm.
- Acabamento retificado na área de contato;
- Pressão de funcionamento: mín. 6 bar - máx. 12 bar.
Composição da Estação de Fixação Zero Point Quádrupla
- Base em aço contendo 4 módulos de Fixação OXIFIX;
- Fixação dos pinos realizada através de parafuso Allen M10;
- Customização para alojamento na mesa.
Diagrama Seccional
- Módulo de fixação Zero Point
- Pino de fixação Zero Point
- Esferas metálicas
- Área de contato
- Alojamento de parafuso
- Estação de fixação Zero Point
- Anéis de vedação
- Conjunto de molas
Dimensões do Equipamento
Tabela de Medidas
MODELO
200
300
A
400 mm
500 mm
B
400 mm
500 mm
C
200 mm
300 mm
D
50 mm
50 mm
A OXIFIX equipamentos para fixação foi criada para atender o mercado nacional e internacional de usinagem e industrial mecânico. Uma empresa do grupo OXIMAG que desenvolve e fabrica equipamentos magnéticos e que conta com uma experiência de 20 anos no segmento.
Contamos com uma linha de produtos que utilizam o Sistema de Fixação Zero Point como o seu principal recurso. São equipamentos de fixação robustos e precisos que realizam o travamento por acionamento pneumático ou manual.
Os nossos equipamentos estão divididos em categorias e formatos que se adequam a sua máquina e necessidade. O Módulo de Fixação Zero Point Pneumático possibilita trabalhar individualmente ou em conjunto possibilitando uma versatilidade para qualquer máquina CNC. Montado em Estações de Fixação Zero Point com módulos único, duplos, quádruplos e sêxtuplos, todos trabalhando com acionamento pneumático de 6 bar à 12 bar e repetibilidade de até < 0,005 mm..
Na linha de produtos, contamos com os Paletes de Fixação Zero Point de troca rápida que facilitam o manuseio e mudança de setup durante a operação sem a necessidade de ajustes. Além disso todos os nossos módulos e estações acompanham os Pinos de Fixação Zero Point que fazem o travamento dos paletes, morsas, dispositivos ou diretamente em peças de trabalho.
O Sistema Zero Point Manual tem a capacidade de fixação com acionamento manual. Utilizando apenas uma chave Allen possui sua configuração robusta e se adapta às diversas soluções para sua usinagem CNC.
Além dos equipamentos de Fixação Zero Point, também temos a Morsa Autocentrante que utiliza mordentes com abertura de até 240mm. O sistema de acionamento é mecânico para a fixação de peças e dispositivos. Ideal para a usinagem de peças de metais ferrosos e não ferrosos. Possui mordentes de fixação temperados com baixa elevação, apenas 10mm e 3mm de fixação.
Agora que você conhece um pouco das soluções OXIFIX e o que podemos lhe oferecer, navegue em nosso site, conheça cada produto e veja qual deles melhor atende a necessidade para o seu processo produtivo. Em caso de dúvidas técnicas ou necessidade de mais informações, solicite um orçamento online ou entre em contato, nossos técnicos são qualificados para entender e atender você com a melhor solução para o seu negócio. Conte com as soluções OXIFIX.
As imagens são meramente ilustrativas, podendo variar de acordo com o produto e aplicação. A OXIFIX tem o direito de alterar as imagens, textos e informações técnicas sem prévio aviso. O conteúdo do texto desta página é de direito reservado. Sua reprodução, parcial ou total é proibida sem a autorização da OXIFIX. De acordo com o artigo 184 do Código Penal – Lei 9610/98 – Lei de direitos autorais.
