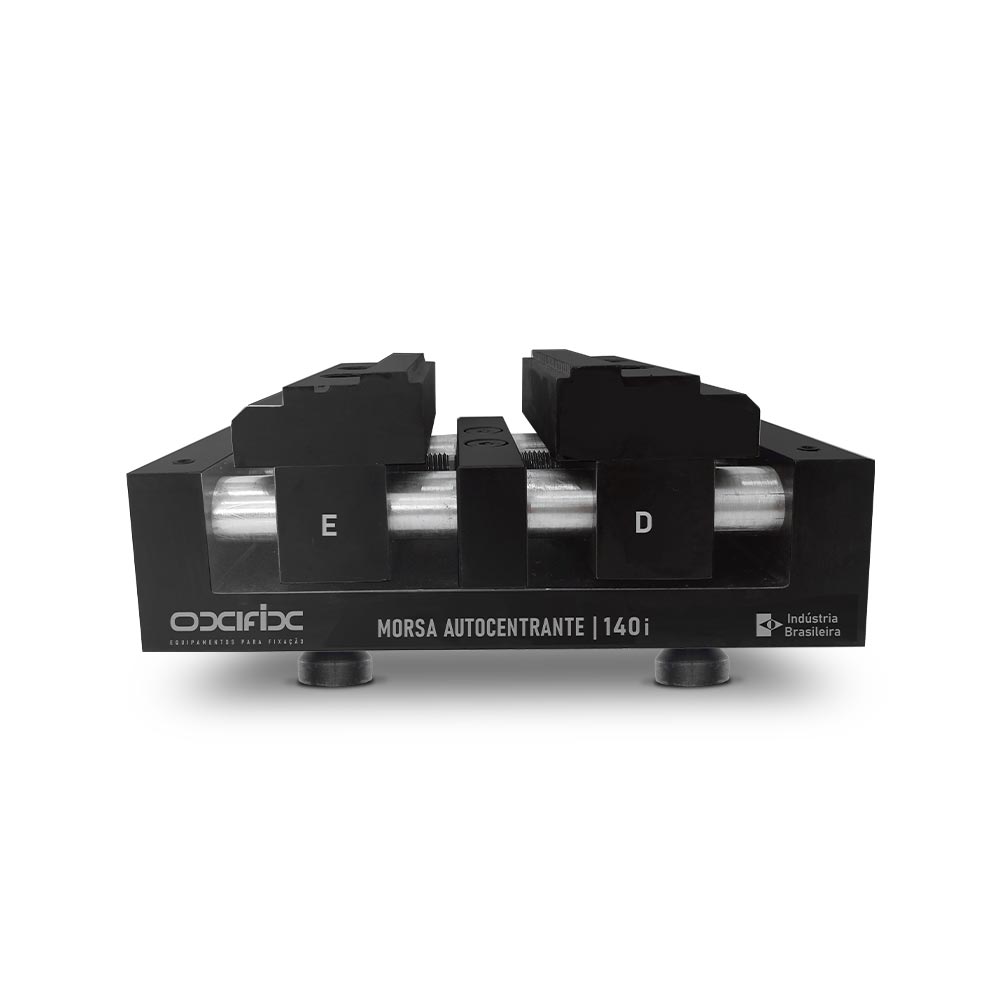

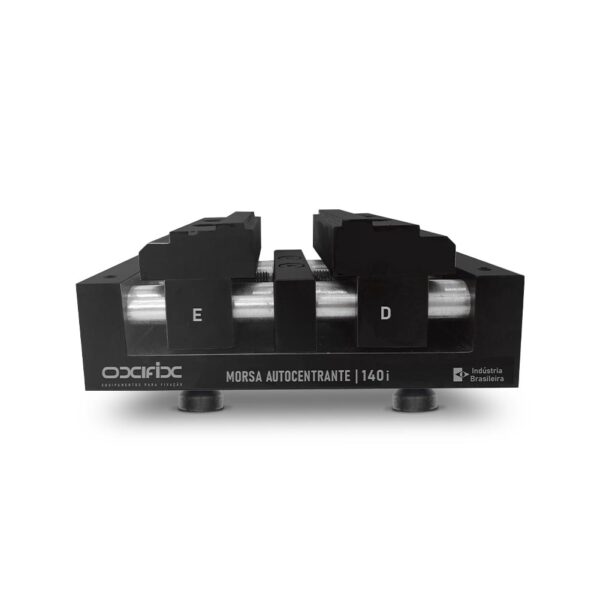

Descrição
Benefícios
- Mordentes facilmente trocados;
- Possibilita utilização de mordente mole;
- Utiliza mordente padrão com 3mm de altura;
- Estrutura aberta, que facilita o escoamento de líquidos e materiais;
- Base configurada para diversos sistemas Zero Point;
- Abertura de até 240mm
- Tem a fácil troca com a fixação de 2 parafusos;
- É projetada para fixar simultaneamente 2 peças de mesma dimensão.
Aplicação
São utilizadas em máquinas de usinagens, tais como:
- Fresas
- Retificas
- Eletro erosão
- Centros de usinagens
Público-alvo
Empresas que trabalham com usinagem convencional ou de produção.
Detalhes Técnicos da Morsa Autocentrante Manual 240 Intercambiável
- Dimensões: AxLxC – 80x120x300mm;
- Possui os mordentes padrão com baixa elevação, de apenas 3mm e alcance de até 240mm de abertura;
- Tem a fácil troca com a fixação de 2 parafusos;
- Sua configuração é habilitada para que utilização de mordentes customizáveis, ideal para fixação de peças por sua geometria;
- É projetada para fixar simultaneamente 2 peças de mesma dimensão.
Composição da Morsa Autocentrante Manual 240i
- Base de Aço com altura de 58mm;
- Mordentes de Aço temperado;
- Fuso Roscado M18;
- Guias lineares em Inox;
- Guia Centralizadora.
Diagrama Seccional
- Base
- Eixo Central
- Guias Lineares
- Sobre Mordente Padrão
- Carrinho dos mordentes
- Parafuso Allen M8 x 20
Dimensões do Equipamento
Tabela de Medidas
A
90 mm
B
190 mm
C
73 mm
D
50 mm
E
80 mm
Dimensões de Abertura dos Mordentes
ABERTURA 90
85 mm
115 mm
ABERTURA 140
180 mm
240 mm
A OXIFIX equipamentos para fixação foi criada para atender o mercado nacional e internacional de usinagem e industrial mecânico. Uma empresa do grupo OXIMAG que desenvolve e fabrica equipamentos magnéticos e que conta com uma experiência de 20 anos no segmento.
Contamos com uma linha de produtos que utilizam o Sistema de Fixação Zero Point como o seu principal recurso. São equipamentos de fixação robustos e precisos que realizam o travamento por acionamento pneumático ou manual.
Os nossos equipamentos estão divididos em categorias e formatos que se adequam a sua máquina e necessidade. O Módulo de Fixação Zero Point Pneumático possibilita trabalhar individualmente ou em conjunto possibilitando uma versatilidade para qualquer máquina CNC. Montado em Estações de Fixação Zero Point com módulos único, duplos, quádruplos e sêxtuplos, todos trabalhando com acionamento pneumático de 6 bar à 12 bar e repetibilidade de até < 0,005 mm..
Na linha de produtos, contamos com os Paletes de Fixação Zero Point de troca rápida que facilitam o manuseio e mudança de setup durante a operação sem a necessidade de ajustes. Além disso todos os nossos módulos e estações acompanham os Pinos de Fixação Zero Point que fazem o travamento dos paletes, morsas, dispositivos ou diretamente em peças de trabalho.
O Sistema Zero Point Manual tem a capacidade de fixação com acionamento manual. Utilizando apenas uma chave allen possui sua configuração robusta e se adapta às diversas soluções para sua usinagem CNC.
Além dos equipamentos de Fixação Zero Point, também temos a Morsa Autocentrante que utiliza mordentes com abertura de até 240mm. O sistema de acionamento é mecânico para a fixação de peças e dispositivos. Ideal para a usinagem de peças de metais ferrosos e não ferrosos. Possui mordentes de fixação temperados com baixa elevação, apenas 10mm e 3mm de fixação.
Agora que você conhece um pouco das soluções OXIFIX e o que podemos lhe oferecer, navegue em nosso site, conheça cada produto e veja qual deles melhor atende a necessidade para o seu processo produtivo. Em caso de dúvidas técnicas ou necessidade de mais informações, solicite um orçamento online ou entre em contato, nossos técnicos são qualificados para entender e atender você com a melhor solução para o seu negócio. Conte com as soluções OXIFIX.
As imagens são meramente ilustrativas, podendo variar de acordo com o produto e aplicação. A OXIFIX tem o direito de alterar as imagens, textos e informações técnicas sem prévio aviso. O conteúdo do texto desta página é de direito reservado. Sua reprodução, parcial ou total é proibida sem a autorização da OXIFIX. De acordo com o artigo 184 do Código Penal – Lei 9610/98 – Lei de direitos autorais.
